一、IEEE 802.3af以太網供電(POE)系統
IEEE 802.3af標準通過以太網數據線對或備用線對來實現以太網設備供電。采用基于以太網供電的IEEE 802.3af標準，如IP電話、無線接入點等功率小于12.95W的設備都可通過一根傳輸以太網數據的CAT-5電纜來提供電源。以太網供電不僅去除了 討厭的壁式變壓器，還有助于推出一整套新的設備，這些設備結合了數據和電源接口。
以太網供電開始于能提供電源的供電設備(PSE)，該設備通過測量其共模終端來檢測需要供電的設備。一個有效的受電設備(PD)必須具有一個25kΩ共模 電阻的“檢測特征”。PSE用一個稱為分級的第二次測量來判斷PD的峰值功率要求，掌握了這一信息后PSE就能對那些需要供電的設備提供電源，而不會損壞 不需要供電的設備，并能有效地分配可用功率。一旦PD在接收電源(一般為48V直流)時，消耗的功率能高達12.95W。如果PD一直未接入或處于關斷狀 態，PSE就停止輸送電源，并不斷檢測有效PD的25kΩ電阻特征電阻。以太網供電連接完全由PSE來進行控制，共?；蚨丝陔妷?VPORT)向PD傳遞 鏈路狀態相關信息。
1、供電和受電的對象不同
通常的做法是定義交換機/ONU是供電方，用戶端為受電方(PD)。反向饋電產品定義交換機/ONU為受電方(PD)(也可能是供電方 (PSE))，用戶端為供電方(PSE)。IEEE802.3af定義終端可以是不同類型的負載終端，而反向饋電產品定義用戶終端為統一的設備。
2、技術原理
用戶端饋電以太網交換機/ONU參照POE原理，定義了反向POE，即PSE為用戶端供電設備，PD受電設備為以太網交換機/ONU，多個 PSE可同時對一臺PD供電。也稱為多點對一點的復接饋電方式。同時PD具有二級串聯供電功能，在一級受電交換機/ONU和二級受電交換機/ONU的雙絞 線級聯100米范圍內，一級受電交換機/ONU可同時作為供電PSE，對二級受電交換機/ONU供電。

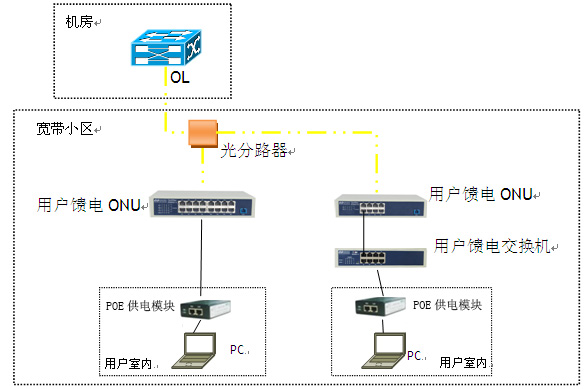

系統框圖如下【箭頭為電力輸送方向】：
3、用戶饋電以太網交換機/ONU應用特性
1)采用PSE并聯饋電方式
本系統采用1到多個PSE饋電，每一用戶端安裝一只PSE，當有一個用戶上網，則只有一只PSE對交換機/ONU供電。交換機/ONU僅有供電 端口相對應的信號端口和上聯端口打開，建立鏈路。其它端口都處于休眠狀態，也沒有功耗產生。當有多個用戶上網，則有多只PSE對交換機/ONU并聯供電， 此時相對應的信號端口也被激活。當沒有用戶上網時，則停止對交換機/ONU供電，交換機/ONU處于關閉狀態(Power Down Saving)。
2)PSE的均流及短路保護、斷路告警和軟啟動功能
PSE具有自動偵測線路長度，阻抗等功能，能根據其連接的線路長度阻抗等自動調節其輸出功率，與PD端電源模塊配合，達到功率均衡的功能，即當 有N個PSE同時對交換機/ONU供電時，每個PSE對交換機/ONU提供的功率為交換機/ONU所需功耗的1/N。每個PSE提供的功率誤差在5%以 內。
PSE具有短路自保護功能。PSE偵測到線路中有短路時，自動切斷輸出電源，并給出告警。
當線路中有斷路時，PSE給出告警指示。
PSE具有軟啟動功能，由于用戶端的開啟/關閉是隨機的，軟啟動可以避免電源的浪涌脈沖干擾交換機/ONU正常工作。
3)支持兩級級聯供電
受電端交換機/ONU具有對外供電的功能，交換機/ONU的上聯端口如果為電口，則具有對再上級交換機/ONU供電的功能，兩級交換機/ONU的連接距離不超過100米，則下級交換機/ONU通過其級聯端口可提供對上級交換機/ONU的供電。
4)交換機/ONU端口支持PSE效驗功能
交換機/ONU通過判斷與其級聯的PSE是否供電，決定與其相連接的交換端口是否打開。其實現原理是交換機/ONU內控制電路通過讀每個端口的 電平狀態，然后通過控制PHY的端口的開關來實現交換機/ONU端口的開關。沒有打開的端口處于關閉狀態;這樣只有打開的端口在工作。目的是：
如果只有一個用戶在上網，只有一個交換機/ONU的端口在打開，其余端口處于節電關閉模式極大節約了功耗。
即使有用戶在上網，給交換機/ONU提供電源，其他用戶也必須通過PSE設備上網，防止由于最初上網用戶下線造成交換機/ONU無故停機。引發不必要的用戶投訴。
二、用戶饋電設備技術方案
1、用戶饋電設備組網模式
模式一：用戶PC聯接PSE，PSE通過5類線連接用戶饋電ONU，并給用戶饋電ONU提供工作電源。
模式二：用戶PC聯接PSE，PSE通過5類線連接用戶饋電交換機，為用戶饋電交換機提供工作電源，用戶饋電交換機通過1端口上連到用戶饋電ONU，通過1端口給ONU提供工作電源。
2、用戶饋電設備入戶銅纜要求
入戶采用1根五類線。必須按照EIA/TIA568A或EIA/TIA568B標準制作水晶頭。每個用戶1根五類線，其中4芯用于數據傳輸，2芯用于電源正極，2芯用于電源負極(詳見附表)。
序號 | 顏色 | 信號 | 功能描述 |
1 | 白/橙 | TxData+ | 發送數據 |
2 | 橙 | TxData- | 發送數據 |
3 | 白/綠 | RxData+ | 接收數據 |
4 | 藍 | 48V GND | 遠程供電電源正極 |
5 | 白/藍 | 48V GND | 遠程供電電源正極 |
6 | 綠 | RxData- | 接收數據 |
7 | 白/棕 | -48V | 遠程供電電源負極 |
8 | 棕 | -48V | 遠程供電電源負極 |
3、 安全相關功能要求
用戶端口電流檢測認證，用戶必須通過PSE，且PSE正確連接電源，才可以正常接入。目前新的反向供電設備，在設計中增加了端口認證功能，即用戶不通過用戶模塊，或者用戶模塊不接電的情況下，用戶網卡為斷開狀態，只有正確通過用戶模塊接入，才可以正常上網。
